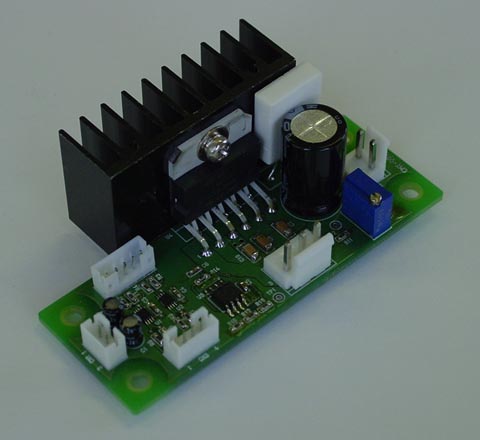

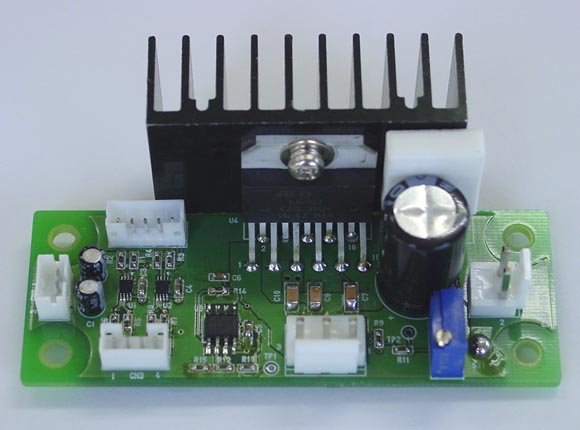

DCモータドライバ基板 SMD-001 DCモータドライバ基板 SMD-001 (生産終了)

ドライバICは L6203 (STマイクロエレクトロニクス製) L6203 Datasheetデータシート
高周波特性に優れたMOS-FETで構成された、フルブリッジドライバです。 供給電圧MAX48V,電流MAX5A

サイズ: 80mm x 45mm 高さ約30mm(放熱版を含む)
重さ:約50g (基板単体のサイズ: 80mm x 30mm)

製品説明書
商品には回路図を添付いたします。
入力信号は3.3V
(パターンカットで、5V検出信号を5V入力信号とすることができます。)
コネクタ仕様
モータ電源 日本圧着端子 VH (B2P-VH)
モータ 日本圧着端子 VH (B3P-VH)
5V,3.3V電源 日本圧着端子 PH (B3B-PH)
入力信号(3.3V) 日本圧着端子 PH (B5B-PH
検出信号(5V) 日本圧着端子 PH (B4B-PH

XHコネクタ版のSMD-002新発売
DCモータドライバ基板 SMD-001
電源、モータ用ケーブル VHコネクタ付きケーブル 長さ約30cm
2ピン(黒・茶)モータ電源用
3ピン(茶・紫)モータ用
5V,3.3V電源用および信号用ケーブル PHコネクタ付きケーブル 長さ約30cm
3ピン(赤・白・茶)5V,3.3V電源用
4ピン検出信号用
5ピン入力信号用
インターフェース誌付録のSH-2(SH7144F)とつなげて、某社のプリンタの紙送りモータをドライブしてみているところです。
エンコーダ信号をSH-2基板にフィードバックし、PWMのdutyを変えてPID制御します。
